Dnešní tip se týká možností práce s texturami (materiály) ve SketchUpu.
To, že je možné jednotlivé plochy modelu pokrýt libovolnými materiály, ví každý.

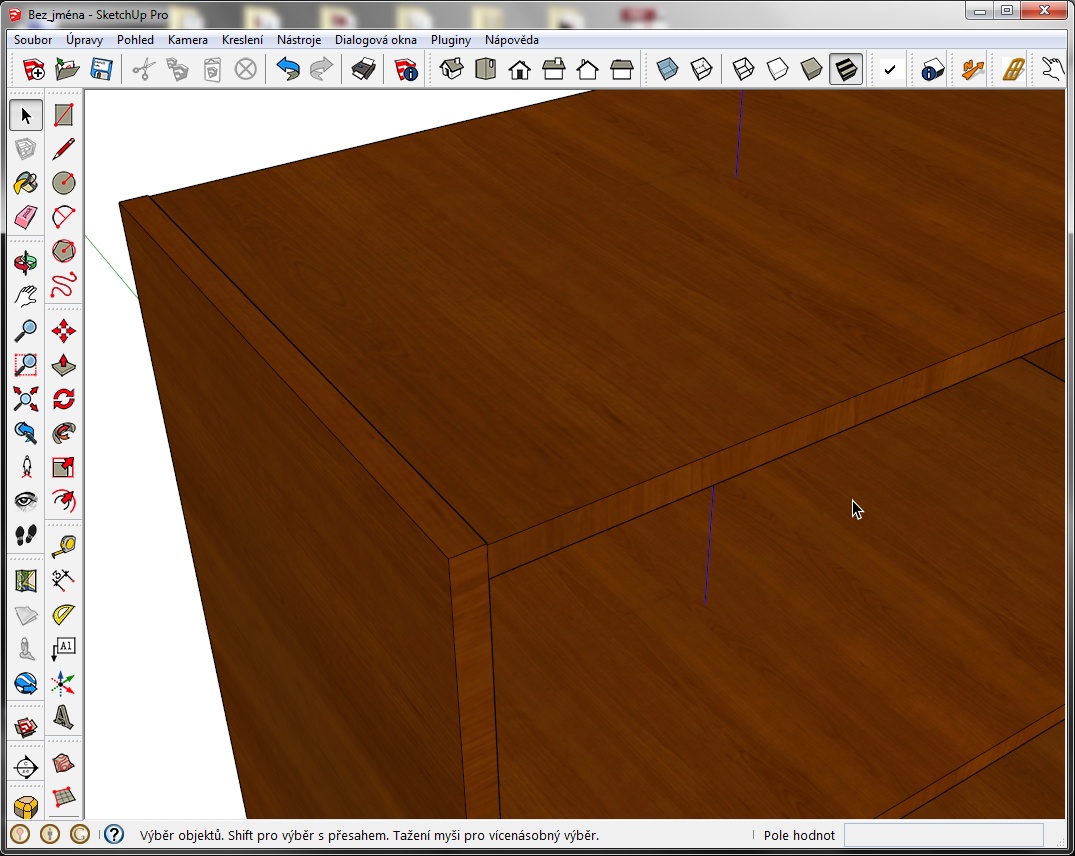

Někdy byste však potřebovali pro reálnou prezentaci vizualizovaného 3D modelu, např. kusu nábytku jako je na obrázku, nejlépe textury dvě - s
horizontálně orientovanými léty a s
vertikální orientací let.

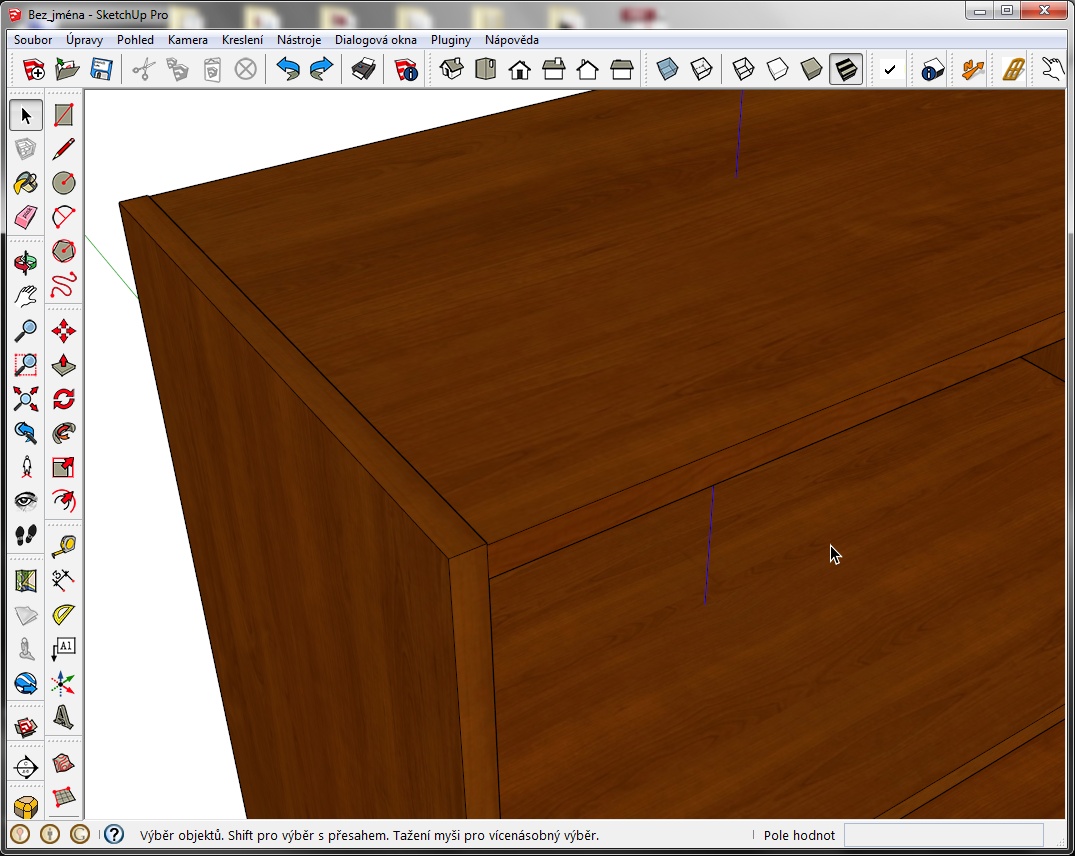

Je tomu skutečně tak? Nebo si naopak vystačíme s jednou texturou? Porovnejte oba obrázky...
SketchUp nabízí široké možností práce s texturami. Vedle možnosti výběru vzoru textury, úpravy barevného odstínu textury nebo zadání jejího měřítka v okmě materiálů, umožňuje také texturu posunout do požadovaného počátku, natočit o zvolený úhel, případně různě deformovat, převrátit, atd...
Kde se tyto volby skývají?

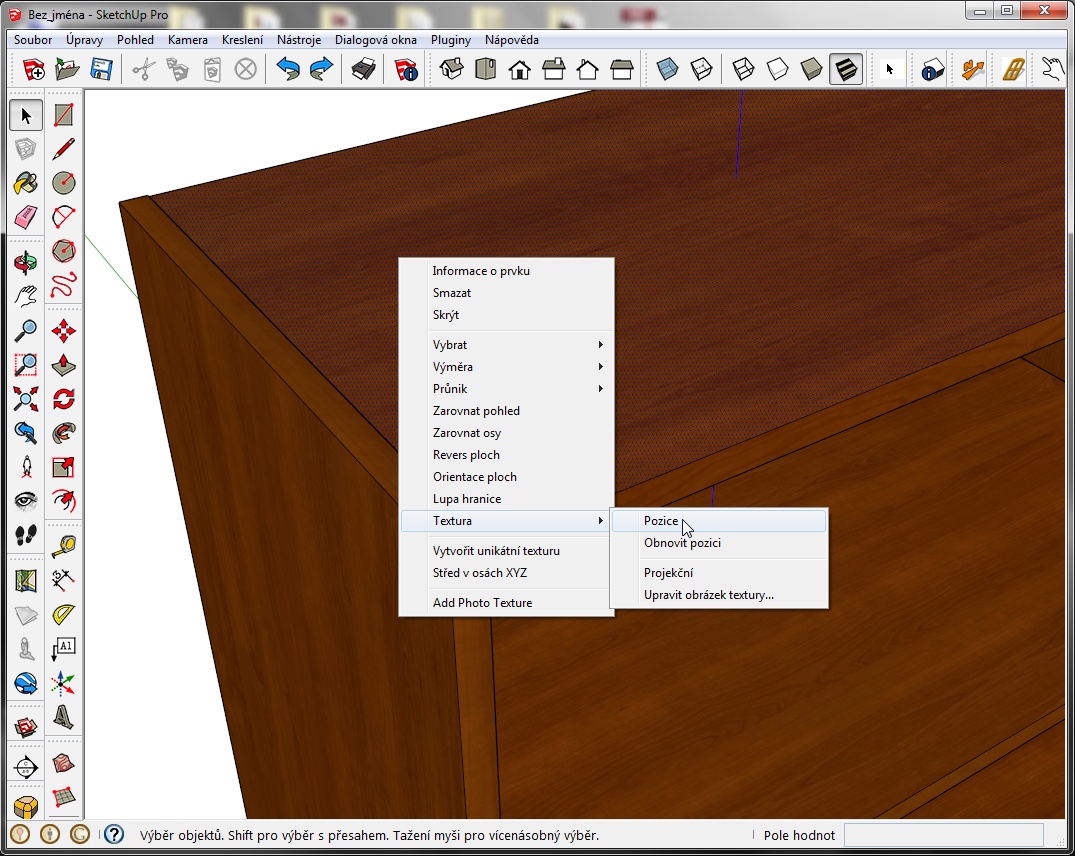

Jak je ve SketchUpu zvykem, jsou nám vlastně vždy po ruce. Stačí kliknout na plochu, kde se nám textura svojí orientací nelíbí, pravým tlačítkem myši a z kontextového menu vybrat volbu
Textura > Pozice.

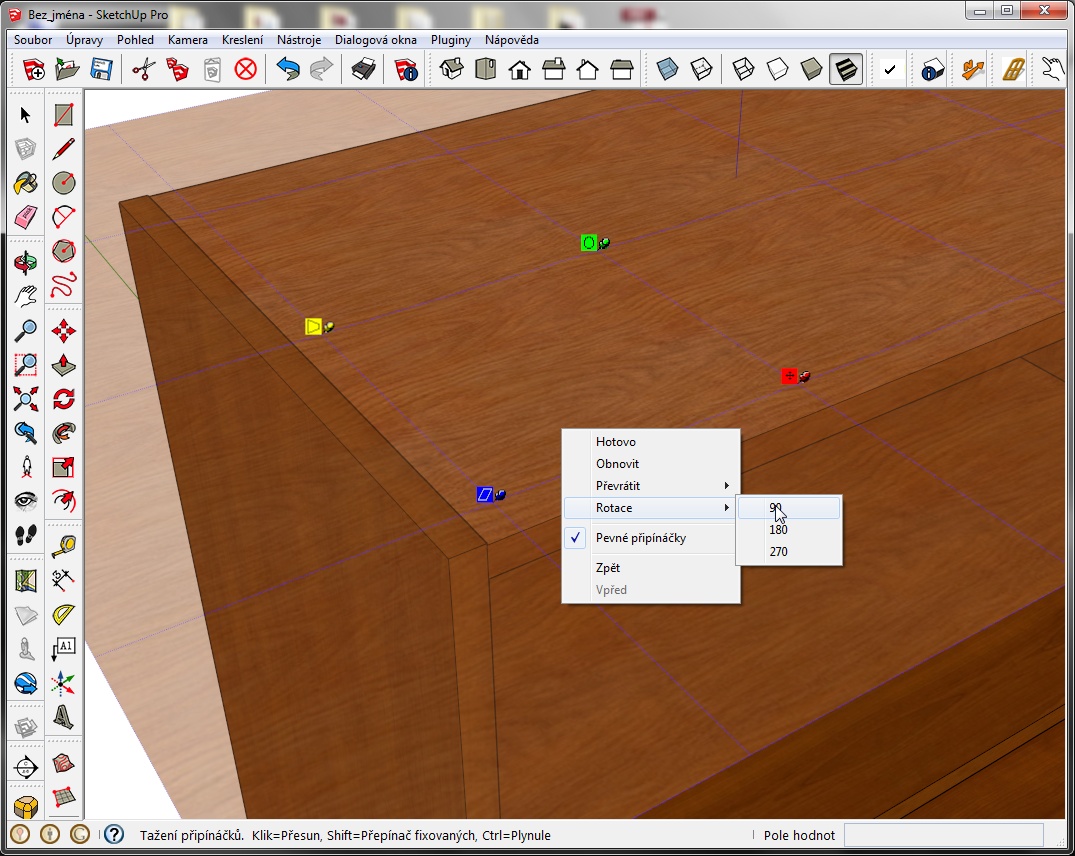

Tím se dostáváte do editačního módu pro práci s texturou a dalším klikem pravým tlačítkem získáte nabídku dalších možností. Pro rychlé a přesné natočení textury vyberte volbu
Rotace > 90.

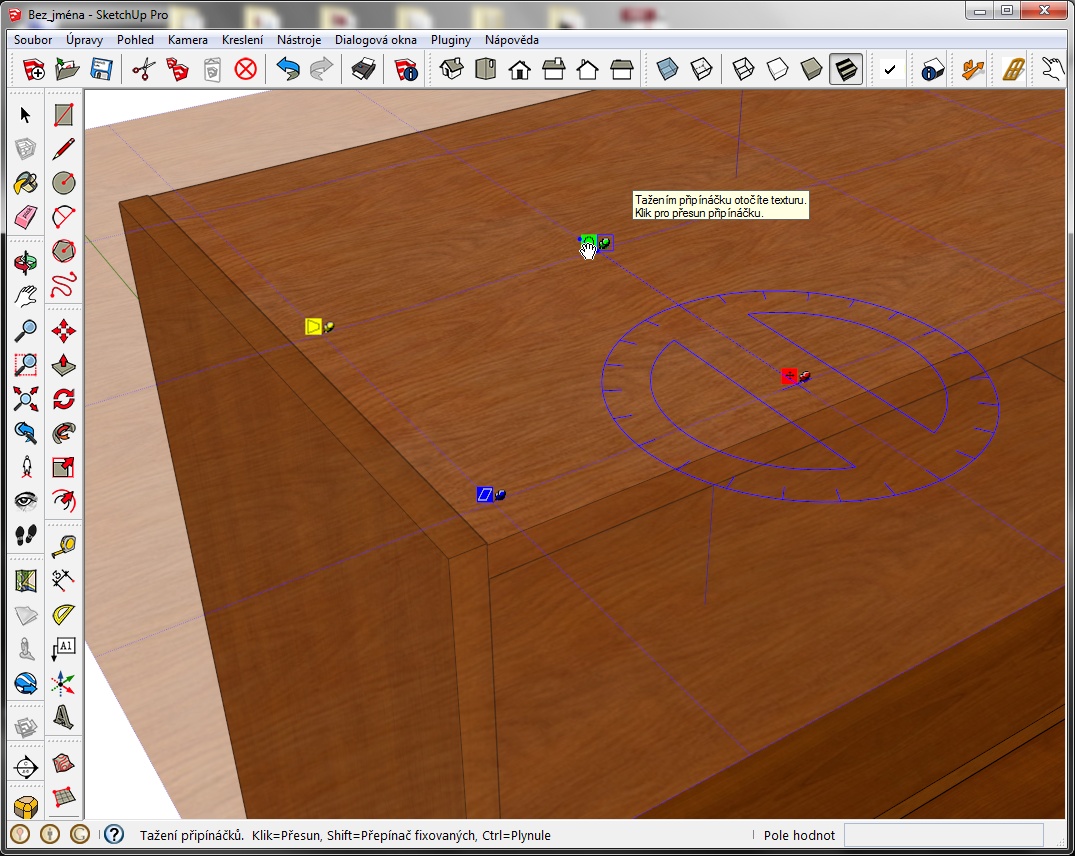

Pokud potřebujete natočit texturu o požadovaný úhel, využijte barevných připínáčků.
Červený
umožní pomocí myši umístit počátek textury přesně do požadovaného místa,
zelený
dovoluje natočení textury nebo změnu její velikosti na dané ploše,
modrým
a
žlutým
zkosíte texturu jednostranně nebo oboustranně.
Pokud jste s výsledkem spokojeni a přejete si ukončit editační režim pro práci s texturou, kliknete opět pravým tlačítkem myši a vyberte volbu
Hotovo.
Popsané možnosti se mohou hodit při potřebě natočení let dřevěného dekoru o 45 stupňů např. u rohové skříňky, nastavení počátku dlažby od vybraného rohu místnosti, případně její natočení na koso, sladění textury střešní tašky dle sklonu střechy, atd...
Výše uvedené platí při umístění textury na plochy modelu. Pokud se rozhodnete nanést textury na skupiny nebo komponenty, je to také možné a mnohdy i výhodné, ovšem pozor - platí zde mírně odlišná pravidla. Ale to už je zase jiná pohádka. :-)
